Zweipolig isolierte Spannungswandler

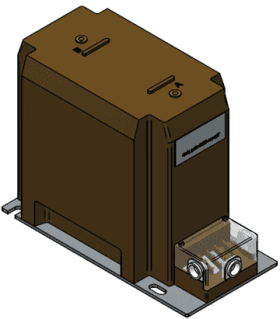

UGZ C1
Das UGZ C1 wird zum Messen und Schützen in Anwendungen, insbesondere in Mittelspannungsschaltanlagen, eingesetzt. Der zweipolige Spannungswandler für drinnen kann bis zu 12kV verwendet werden.
1,2kV - 11kV
100V oder 110V, andere Optionen auf Anfrage
Nach Bedarf. Zum Beispiel 10, 15 oder 30VA
Wir entscheiden uns nie für die einfachste Lösung, sondern für die beste Lösung für Sie als Kunde. Nehmen Sie mit mir Kontakt auf, damit wir die beste Lösung finden.
Wim van Turennout, Key Account Manager
+31 (0)521 533 313
Bestellinformation
Für die kundenspezifische Auslegung Ihres ELEQ-Spannungswandlers werden folgende Informationen benötigt:
Mandatory
• Primärnennspannung
• Sekundärspannungen
• Leistung
• Genauigkeitsklasse
• Frequenz
Optional
• Andere relevante Anforderungen
Mandatory
• Primärnennspannung
• Sekundärspannungen
• Leistung
• Genauigkeitsklasse
• Frequenz
Optional
• Andere relevante Anforderungen
Technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
Verwendung im Innenbereich
-5°C .. +40°C, Andere Temperaturen auf Anfrage
-25°C .. +50°C
5% .. 95%, keine Kondensation
Max. 1000m über NN; bei >1000m Daten erforderlich
IP20
Anwendungsbedingungen
IEC 61869-3/IEEE C57.13, etc.
500VA Messwicklung insgesamt 100VA Restwicklung
1,9 x Un for 8 h, 1,2 x Un kontinuierlich
12/28/75kV
50/60Hz
E
1,2kV - 11kV
100/√3V oder 110/√3V, andere Optionen auf Anfrage
Nach Bedarf. Zum Beispiel 10, 15 oder 30VA
M10 (20Nm)
Schraubklemmen M5 (max. 2,5Nm)
Nach Bedarf. Zum Beispiel 0,2, 3P
