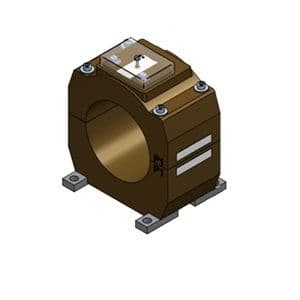

GST 170
Deelbare Transformatoren
The GST170 are cast-resin insulated current transformers for indoor applications. They are suitable to put on cables or bus-bars. The cast resin insulated indoor split core type current transformer can be used up to 1,2kV.
Primaire stroom:20-2000A
Secundaire stroom:1A of 5A; andere opties mogelijk op aanvraag
Vermogen:Zoals gewenst. Bijvoorbeeld 10VA, 15VA
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBinnenshuis
Omgevingstemperatuur-5°C .. +40°C, andere temperaturen op aanvraag
HoogteMax. 1000m boven NN; bij >1000m data vereist
Beschermingsgraad (secondaire aansluiting)IP20
Toepassings specificaties
NormIEC 61869-3/IEEE C57.13, etc.
Kortsluitstroom (lth)100 x In/1s, max. 100kA/1s, andere duur mogelijk op aanvraag
RatedDynanimcCurentLdyn2,5 x Ith
Isolatieniveau0,72/3/-kV or 1,2/6/-kV
Frequentie50/60Hz
IsolatieklasseE
Secundaire stroom1A of 5A; andere opties mogelijk op aanvraag
VermogenZoals gewenst. Bijvoorbeeld 10VA, 15VA
Secundaire aansluitingAansluitklemmen M5 (max. 2,5Nm)
Primaire stroom20-2000A
NauwkeurigheidsklasseZoals gewenst. Bijvoorbeeld 0,5, 5P20
