Ringkerntrafo

ELEQ is fabrikant en leverancier van een compleet programma ringkerntrafo’s in open uitvoering. De, in eigen huis ontwikkelde, modellen laten zich eenvoudig op maat construeren en worden speciaal door eigen calculatie bepaald. Volgens specificaties van de opdrachtgever.

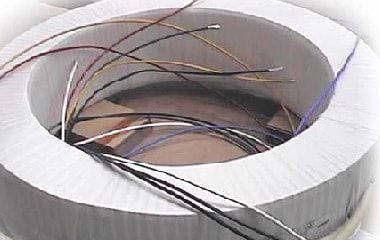

Bewikkelde ringkerntrafo’s in open uitvoering (bushing type) worden niet gemonteerd in een behuizing, maar worden afgewerkt met bandage. Deze ringkerntrafo’s zijn geschikt voor inbouw in hoog- of middenspanningsinstallaties, waarbij de gebruiker zelf dient te voorzien in de isolatie voor deze spanning.

Naast standaardtypen zijn vele specialiteiten leverbaar, bijv. meet- en beveiligingstransformatoren met speciale afmetingen, volgens afwijkende normen of voor opstelling anders dan lucht.

De eenvoudige constructie maakt het mogelijk dat de transformatoren in iedere afmeting geleverd kunnen worden, begrensd door een maximale buitendiameter van 1200 mm, een gewicht van maximaal 200 kg en een maximale hoogste van 400 mm. De uitlopers kunnen worden uitgevoerd in elke gewenste lengte en codering. Ook in een aansluiting voor kernaarde kan worden voorzien. Uitvoeringen voor opstelling in transformatorolie of SF6-gas zijn leverbaar, evenals transformatoren voor gebruik in ascarel (clophen) of siliconenolie.

ELEQ stroomtransformatoren worden standaard geleverd volgens IEC. Ontwerpen volgens andere normen (bijvoorbeeld ANSI, BS, VDE) zijn ook mogelijk.
