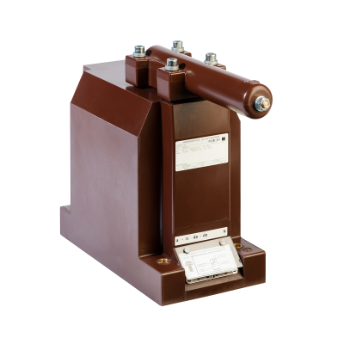

UGER D2
Generator Spanningstranformator
De UGER D2 – optioneel met zekering – wordt gebruikt voor meten en beveiligingstoepassingen met trilling-vereisten zoals stroomgeneratoren. De enkelpolige spanningstransformator voor binnen opstelling kan worden gebruikt tot en met 17,5 kV.
Primaire spanning:15/√3kV
Secundaire spanning:100/√3V or 110/√3V, Andere opties mogelijk op aanvraag
Vermogen:Zoals gewenst. Bijvoorbeeld 10, 15 of 30VA
M10 (20Nm)
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBinnenshuis
Omgevingstemperatuur-25°C .. +70°C
Relatieve vochtigheid5% .. 95%, niet condenserend
HoogteMax. 1000m boven NN; bij >1000m data vereist
Beschermingsgraad (secondaire aansluiting)IP20
Toepassings specificaties
NormIEC 61869-2 / IEEE C57.13
RatedThermalLimitingOutputSth500VA meetwikkeling 100VA Restwikkeling
Spanningsfactor1,9 x Un for 8 h, 1,2 x Un continue
Isolatieniveau17,5/38/95kV
Frequentie50/60Hz
IsolatieklasseE
Primaire aansluitingM10 (20Nm)
Secundaire aansluitingAansluitklemmen M5 (max. 2,5Nm)
NauwkeurigheidsklasseZoals gewenst. Bijvoorbeeld 0,2, 3P
