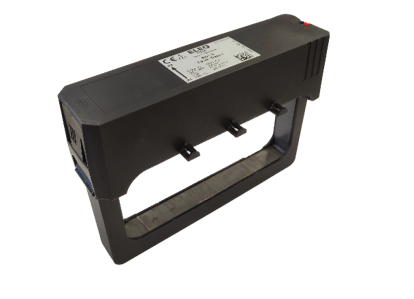

TQ90

Deelbare Transformatoren

De compacte ELEQ TQ90 deelbare stroomtrafo is speciaal ontworpen voor het meten van grote(re) kabels en meerdere kabels. Aan te sluiten op digitale meetsystemen.

Overzetverhouding:800/1 A
Klasse:1
Vermogen:2.5 VA
TQ90

Algemene technische specificaties

Dit product is veilig te gebruiken onder de volgende omstandigheden:

Omgevingscondities

PlaatsingBinnenshuis
Omgevingstemperatuur-10°C .. +55°C
Relatieve vochtigheid5% .. 85%, niet condenserend
Beschermingsgraad (secondaire aansluiting)IP20
Uitsluitend geschikt voor geïsoleerde geleider

Toepassings specificaties

NormIEC 61869-2
Kortsluitstroom (lth):40 x In/1 s
Continuous thermal current (Icth)100%
Isolatieniveau0,72/3/-kV
Frequentie50 Hz
IsolatieklasseE (120°C)
Opening Primaire Aansluiting (mm)3X (130x10) or 60X130
Secundaire aansluitkabel.../1 A: L=5 m cable 0.5 mm² flexible
OverspanningscategorieCAT IV 600 V
