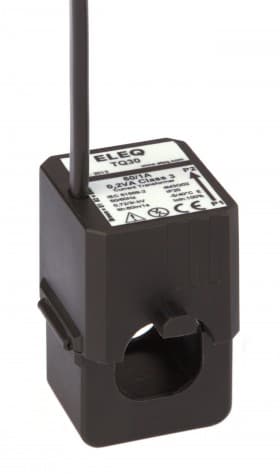

TQ30

Deelbare Transformatoren

De zeer compacte ELEQ TQ30 deelbare stroomtrafo is speciaal ontworpen voor aansluiting op digitale meetsystemen.

Overzetverhouding:60/1A .. 250/1A
Klasse:1 of 3
Vermogen:0,2VA
ø18TQ30

Bestellingsspecificatie

VermogenOverzetverhoudingKlasseEAN-codeArtikelnummer
0,2VA60/1A387164790432104Q3B02
0,2VA75/1A387164790432274Q3B03
0,2VA100/1A387164790432414Q3B05
0,2VA125/1A387164790432584Q3B07
0,2VA150/1A387164790432654Q3B08
0,2VA200/1A187164790432724Q3B09
0,2VA250/1A187164790432894Q3B10

Algemene technische specificaties

Dit product is veilig te gebruiken onder de volgende omstandigheden:

Omgevingscondities

PlaatsingBinnenshuis
Omgevingstemperatuur-10°C .. +55°C
Relatieve vochtigheid5% .. 85%, niet condenserend
HoogteTot 2000m
Beschermingsgraad (secondaire aansluiting)IP20
Uitsluitend geschikt voor geïsoleerde geleider

Toepassings specificaties

NormIEC 61869-2
Kortsluitstroom (lth):60 x Ipr / 1s
Continuous thermal current (Icth)1
Isolatieniveau0,72/3/-kV
Frequentie50/60Hz
IsolatieklasseE (120°C)
Opening Primaire Aansluiting (mm)ø 18
Secundaire aansluitkabel3 meter kabel, 0,5mm2 flexibel
OverspanningscategorieCAT IV 300 V
TQ30

Downloads for TQ30

5Downloads available
Productsheet TQ30 (pdf)
CE certificaat TQ30 (pdf)
TQ Secundaire kabel tool (pdf)
Brochure Energie Management Lijn (pdf)
Installation Instruction TQ (pdf)
