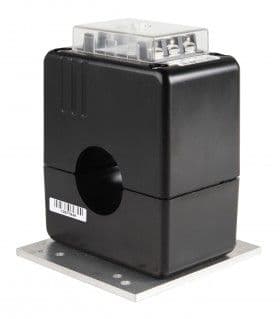

TQ120 ../1A
Deelbare Transformatoren
De ELEQ TQ120 is een heel compacte deelbare stroomtransformator die geschikt is voor lage voltage systemen. De TQ120 is eenvoudig te installeren en het bovenste gedeelte kan volledig worden losgekoppeld.
Overzetverhouding:100/1A .. 600/1A
Klasse:1 of 0,5S of 5P10 of 5P20
Vermogen:1,5 - 20 VA
ø 45
Bestellingsspecificatie
| Vermogen | Overzetverhouding | Klasse | Artikelnummer |
|---|---|---|---|
| 1,5-4VA | 100-200/1A | 1 | 4Q12F09 |
| 2,5VA | 250/1A | 0,5S | 4Q12F10 |
| 7,5-15VA | 400/1A | 0,5-1 | 4Q12F12 |
| 15-20VA | 600/1A | 0,5-1 | 4Q12F14 |
| 2-4VA | 100-200/1A | 5P10 | 4Q12F90 |
| 5VA | 300/1A | 5P10 | 4Q12F92 |
| 5VA | 400/1A | 5P20 | 4Q12F93 |
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBinnenshuis
Omgevingstemperatuur-40°C .. +60°C
Relatieve vochtigheid5% .. 85%, niet condenserend
BeschermingsgraadIP20
Toepassings specificaties
NormIEC 61869-2
Kortsluitstroom (lth):100 x In / 1s
Continuous thermal current (Icth)1
Isolatieniveau0,72/3/-kV
Frequentie50/60Hz
IsolatieklasseE
Opening Primaire Aansluiting (mm)Max. Ø 45 mm
Secundaire aansluitingAansluitklemmen (max. 2Nm)
