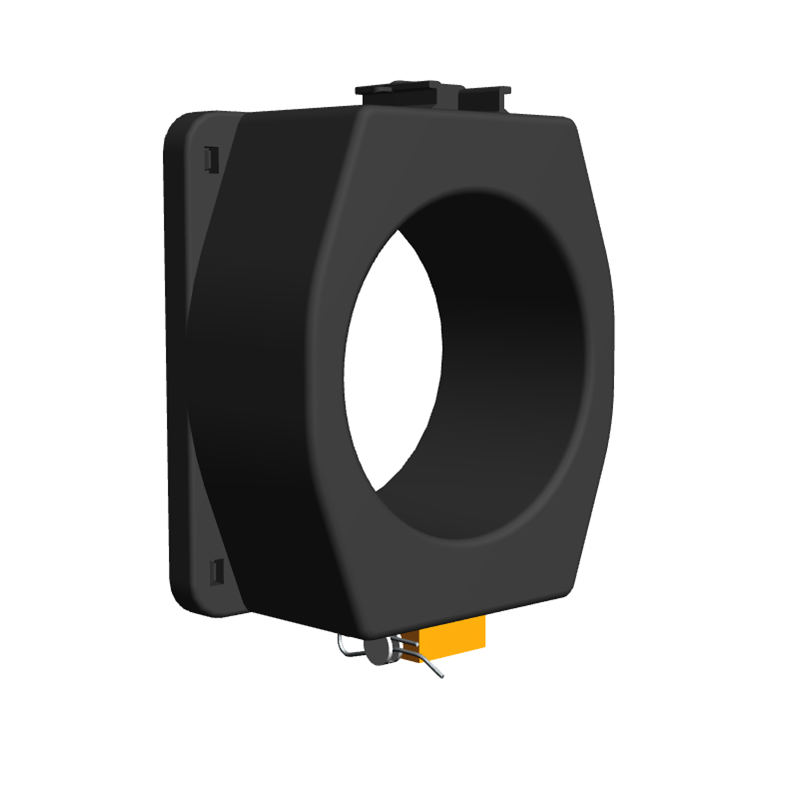

SBM 106-54-82 ../1A voor Duitsland
Bushing Stroomtranformator
The ESBM 106-54-82 is a low voltage current transformer for mounting around the bushing/conus connector in switchgear applications. Due to its optimized design it fits around almost all bushing connectors. These current transformers are supplied with a declaration of conformity.
Overzetverhouding:200/1A .. 600/1A and 200/5A .. 600/5A
Klasse:0,2S or 0,5S
Vermogen:2,5 of 5 VA
Ø 82 mm
Bestellingsspecificatie
| Vermogen | Model | Overzetverhouding | Klasse | Artikelnummer |
|---|---|---|---|---|
| 2,5VA | SBM 106-54-82 | 200/1A | 0,5S | 4SB802D |
| 2,5VA | SBM 106-54-82 | 300/1A | 0,2S | 4SB813D |
| 2,5VA | SBM 106-54-82 | 400/1A | 0,2S | 4SB814D |
| 5VA | SBM 106-54-82 | 500/1A | 0,2S | 4SB815D |
| 5VA | SBM 106-54-82 | 600/1A | 0,2S | 4SB816D |
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBinnenshuis
Omgevingstemperatuur-35°C .. +50°C; andere temperaturen op aanvraag
Opslag- en transporttemperatuur-40°C .. +60°C
Relatieve vochtigheid5% .. 95%, niet condenserend
HoogteMax. 2000m boven NN; bij >1000m data vereist
Beschermingsgraad (secondaire aansluiting)IP20
Toepassings specificaties
NormIEC 61869-2 / IEEE C57.13; etc.
Kortsluitstroom (lth):60 x In/1s, max. 50kA/1s
Continuous thermal current (Icth)Tot 120%
IsolatieniveauMax. 0,72/3/-kv
Frequentie50/60Hz
IsolatieklasseE (120°C)
Opening Primaire Aansluiting (mm)Ø 82 mm
Secundaire aansluitingVerzegelbaar. 6mm² massief / 4mm² soepel. Aansluitklemmen
