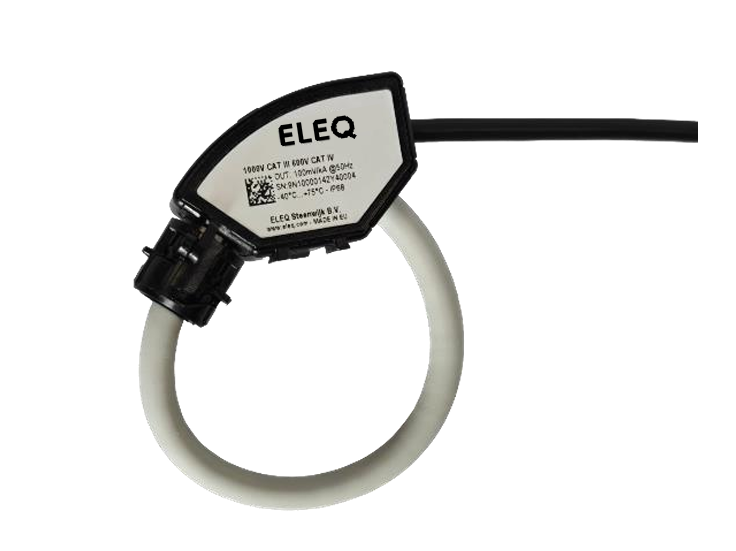

Rogowski coil

Rogowski coil

The ELEQ Rogowski coils are flexible current transformers based on the Rogowski principle. Due to its specific features, they are an extremely comfortable solution for current measurement in a wide range of applications where traditional current transformers are not the adequate solution.

Overzetverhouding:100mV/1kA
Klasse:Class 1-A1
Ø 9-27 cmRogowski coil

Bestellingsspecificatie

OverzetverhoudingInterne diameterArtikelnummer
100mV/1kA90 mm2C4E10
100mV/1kA120 mm2C4H10
100mV/1kA175 mm2C4K10
100mV/1kA270 mm2C4P10

Algemene technische specificaties

Dit product is veilig te gebruiken onder de volgende omstandigheden:

Omgevingscondities

PlaatsingOutdoor use
Omgevingstemperatuur-40°C .. +75°C up to 2500A with 150…410 mm coil length; -40°C .. +60°C up to 5000A with 420…500 mm coil length
Opslag- en transporttemperatuur-40°C .. +90°C
Relatieve vochtigheid 0% .. 95%
HoogteMax. 2000m above sea-level
Beschermingsgraad (secondaire aansluiting)IP68

Toepassings specificaties

NormIEC 61010-1; IEC 61010-2-032; IEC 63000:2018
Frequentie50/60 Hz
NauwkeurigheidsklasseClass 1-A1 according to IEC 61869-10
Isolatieniveau7400 VRMS / 5s
Opening Primaire Aansluiting (mm)Ø 40-150 cm
BijzonderhedenMax measurable current: 600A…5000A depending on coil length. Check productsheet for more data.
Rogowski coil

Downloads for Rogowski coil

2Downloads available
Productsheet Rogowski coil (pdf)
Handleiding Rogowski (pdf)
