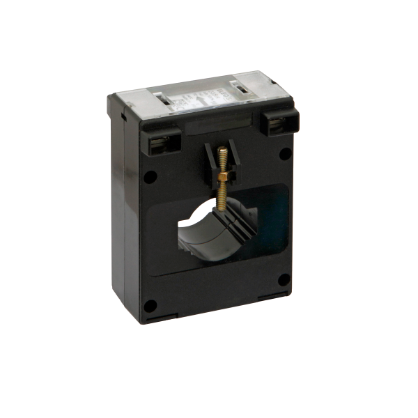

RM60-E3A ../5A
Laagspanning stroomtransformator
Flexibiliteit, compact samenbouwen en veiligheid zijn de sleutelwoorden van de RM-serie. Alle stroomtransformatoren zijn uitgevoerd met een volledig geintegreerde verzegelbare klemmenafdekkap in een zwarte polycarbonaat behuizing
Overzetverhouding:50/5A .. 600/5A
Klasse:0,5 of 1 of 3
Vermogen:0,5 - 12,5VA
ø 24,5
Bestellingsspecificatie
| Vermogen | Overzetverhouding | Klasse 0,5 | Klasse 1 | Klasse 3 | Artikelnummer |
|---|---|---|---|---|---|
| 0,5 - 12,5VA | 100/5A | -- | 2 VA | 3,5 VA | 4M2401N |
| 0,5 - 12,5VA | 120/5A | -- | 2,5 VA | 4 VA | 4M2402N |
| 0,5 - 12,5VA | 125/5A | -- | 2,5 VA | 4 VA | 4M2403N |
| 0,5 - 12,5VA | 150/5A | -- | 3 VA | 5 VA | 4M2404N |
| 0,5 - 12,5VA | 200/5A | -- | 4 VA | 7,5 VA | 4M2405N |
| 0,5 - 12,5VA | 250/5A | -- | 3,5 VA | 5 VA | 4M2406N |
| 0,5 - 12,5VA | 300/5A | -- | 5 VA | 7,5 VA | 4M2407N |
| Vermogen | Overzetverhouding | Klasse 0,5 | Klasse 1 | Klasse 3 | Artikelnummer |
|---|---|---|---|---|---|
| 0,5 - 12,5VA | 400/5A | 5 VA | 7,5 VA | 10 VA | 4M2408N |
| 0,5 - 12,5VA | 500/5A | 5 VA | 7,5 VA | 10 VA | 4M2409N |
| 0,5 - 12,5VA | 600/5A | 5 VA | 7,5 VA | 10 VA | 4M2410N |
| 0,5 - 12,5VA | 50/5A | -- | -- | 1,5 VA | 4M2421N |
| 0,5 - 12,5VA | 60/5A | -- | -- | 2 VA | 4M2422N |
| 0,5 - 12,5VA | 75/5A | -- | 1,5 VA | 2,5 VA | 4M2423N |
| 0,5 - 12,5VA | 80/5A | -- | 1,5 VA | 2,5 VA | 4M2424N |
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBinnenshuis
Omgevingstemperatuur-5°C .. +40°C
Relatieve vochtigheid5% .. 85%, niet condenserend
BeschermingsgraadIP20
Toepassings specificaties
NormIEC 61869-2
Kortsluitstroom (lth):60 x In / 1s
Continuous thermal current (Icth)1 x In
Isolatieniveau0,72/3/-kV
Frequentie50/60Hz
IsolatieklasseE
Opening Primaire Aansluiting (mm)Max kabel Ø 24,5 mm. Max rail 20x10(15)mm of 25x10(11)mm of 30x10mm
Secundaire aansluitkabelAansluitklemmen (max. torque 2Nm). Max. dwarsdoorsnede van de kabel (soepel) 6mm2
