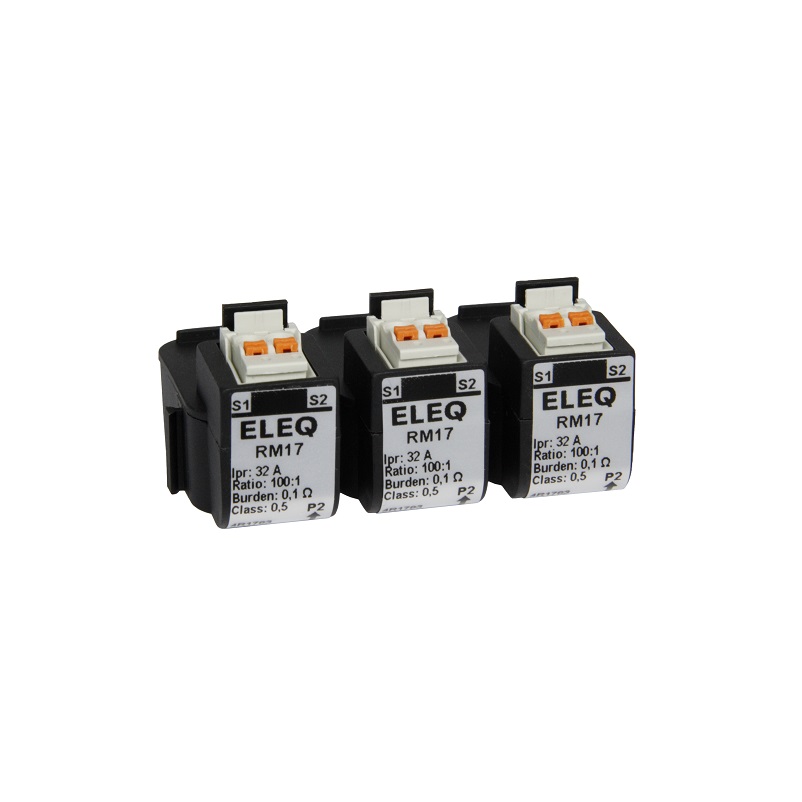

RM17

Stroomtransformator

De uiterst compacte RM17 stroomtransformator is speciaal ontworpen voor nauwkeurige stroommetingen op een lager niveau waarbij de afmetingen kritisch zijn, bijvoorbeeld op een driefasenschakelautomaat met een afstand tussen de fasen van 17,5 mm.

Overzetverhouding:32/0,32A
Klasse:0.5
Vermogen:0,1Ω
ø 5 mmRM17

Bestellingsspecificatie

VermogenOverzetverhoudingKlasseArtikelnummer
0,1Ω32/0,32A0.54R1783

Algemene technische specificaties

Dit product is veilig te gebruiken onder de volgende omstandigheden:

Omgevingscondities

PlaatsingBinnenshuis
Omgevingstemperatuur-10°C .. +55°C
Beschermingsgraad (secondaire aansluiting)IP20

Toepassings specificaties

Kortsluitstroom (lth):60 x In / 0,1s
Rated extended primary current100% (32A)
Isolatieniveau0,72/3/-kV
Frequentie50/60Hz
IsolatieklasseE (120°C)
Opening Primaire Aansluiting (mm)ø 5 mm
Secundaire aansluitkabelConnector (vrouwelijk, veerklem) geschikt voor geleiderafmetingen: 0,2 .. 1,5 mm² massief, soepel, adereindhuls
RM17

Downloads for RM17

2Downloads available
Product sheet RM17 (pdf)
Handleiding RM17 (pdf)
