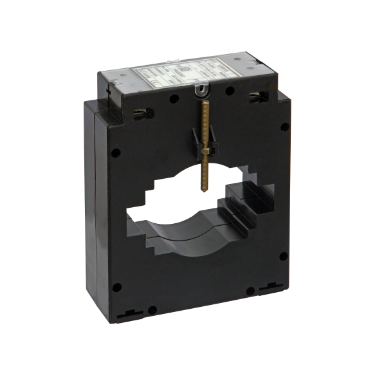

RM100-E8A ../1A
Laagspanning stroomtransformator
Flexibiliteit, compact samenbouwen en veiligheid zijn de sleutelwoorden van de RM-serie. Alle stroomtransformatoren zijn uitgevoerd met een volledig geintegreerde verzegelbare klemmenafdekkap in een zwarte polycarbonaat behuizing
Overzetverhouding:1000/1A .. 1600/1A
Klasse:0,5 of 1 of Fs5
Vermogen:1 - 30VA
Ø 51
Bestellingsspecificatie
| Vermogen | Overzetverhouding | Klasse 0,5 | Klasse 1 | FS5 bij | Artikelnummer |
|---|---|---|---|---|---|
| 1 - 30VA | 1000/1A | 1 .. 10 VA | 20 VA | 10 VA | 4M9A11N |
| 1 - 30VA | 1200/1A | 1 .. 10 VA | 20 VA | 10 VA | 4M9A12N |
| 1 - 30VA | 1500/1A | 1 .. 20 VA | 30 VA | 20 VA | 4M9A13N |
| 1 - 30VA | 1600/1A | 1 .. 20 VA | 30 VA | 20 VA | 4M9A14N |
| 1 - 30VA | 1250/1A | 1 .. 10 VA | 20 VA | 10 VA | 4M9A16N |
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBinnenshuis
Omgevingstemperatuur-5°C .. +40°C
Relatieve vochtigheid5% .. 85%, niet condenserend
BeschermingsgraadIP20
Toepassings specificaties
NormIEC 61869-2
Kortsluitstroom (lth):60 x In / 1s
Continuous thermal current (Icth)1 x In
Isolatieniveau0,72/3/-kV
Frequentie50/60Hz
IsolatieklasseE
Opening Primaire Aansluiting (mm)Max kabel Ø 50 mm. Max rail 80x10(15)mm of 60x10(30)mm of 50x10(30)mm
Secundaire aansluitkabelAansluitklemmen (max. torque 2Nm). Max. dwarsdoorsnede van de kabel (soepel) 6mm2
