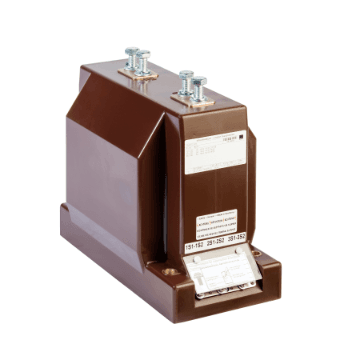

IGWR D1
Generator stroomtransformator
De IGWR D1 wordt gebruikt voor meten en beveiligingstoepassingen met trilling-vereisten zoals stroom generatoren. De giethars-geïsoleerde ondersteunende stroomtransformator voor binnen opstelling kan gebruikt worden tot en met 17,5 kV.
Primaire stroom:5-1500A
Secundaire stroom:1A of 5A, andere opties mogelijk op aanvraag
Vermogen:Zoals gewenst. Bijvoorbeeld 2,5, 10 of 30VA
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBinnenshuis
Omgevingstemperatuur-25°C .. +80°C, andere temperaturen op aanvraag
Opslag- en transporttemperatuur-50°C .. +80°C
Relatieve vochtigheid5% .. 95%, niet condenserend
HoogteMax. 1000m boven NN; bij >1000m data vereist
Beschermingsgraad (secondaire aansluiting)IP20
Toepassings specificaties
NormIEC 61869-2 / IEEE C57.13, etc.
RatedDynamicCurrentIdyn2,5 x Ith, max. 125kA
Continue stroom (lcth)Tot aan 200%
Isolatieniveau17,5/38/95kV
Frequentie50/60Hz
IsolatieklasseE
Secundaire aansluitingAansluitklemmen M5 (max. 2,5Nm)
NauwkeurigheidsklasseZoals gewenst. Bijvoorbeeld 0,2S, 5P10
