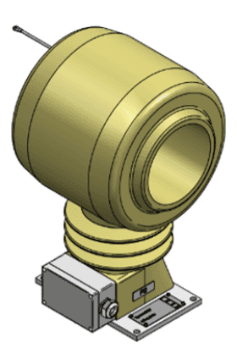

IGHDF 24

Bushing-type Stroomtransformator

De IGHDF 24 stroomtransformator van het bus type is bestand tegen de buitenomgeving.

Primaire stroom:10 .. 3000A
Secundaire stroom:1A of 5A, andere opties mogelijk op aanvraag
Nauwkeurigheidsklasse:Zoals gewenst. Bijvoorbeeld 0,2, 0,5, 5P20
Ø 130±2IGHDF 24

Algemene technische specificaties

Dit product is veilig te gebruiken onder de volgende omstandigheden:

Omgevingscondities

PlaatsingBuitenshuis
Omgevingstemperatuur-40°C .. +50°C, Andere temperaturen op aanvraag
Relatieve vochtigheid5% .. 95%, niet condenserend

Toepassings specificaties

NormIEC 61869-2/IEEE C57.13, etc.
Kortsluitstroom (lth):100 x In/1s, max. 100kA/1s, andere duur mogelijk op aanvraag
RatedDynamicCurrentIdyn2,5 x Ith
Isolatieniveau36/70/170kV
Frequentie50/60Hz
VermogenZoals gewenst. Bijvoorbeeld 15VA
Secundaire aansluitingMax. 12 klemmen, Kabel opening M25x1,5
