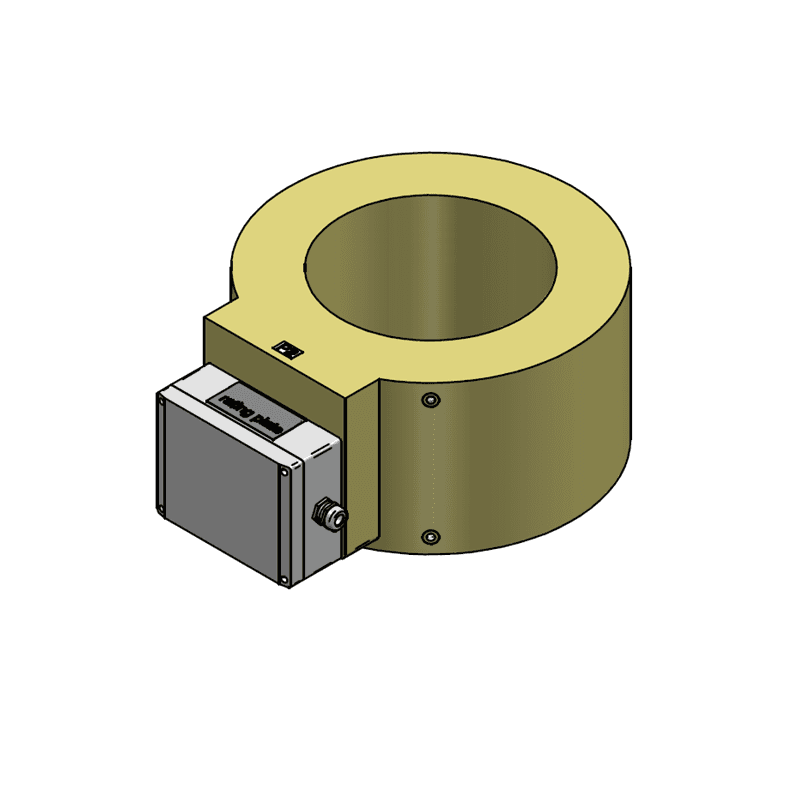

GSRF 380
Ring-type Stroomtransformator
The GSRF 380 are cast-resin insulated ring-type current transformers and can be used for measurement and protection in outdoor applications. They are suitable to put on cables or bus-bars. The outdoor ring-type current transformer can be used up to 0,72kV.
Primaire stroom:100A -5000A
Secundaire stroom:1A of 5A; andere opties mogelijk op aanvraag
Vermogen:Zoals gewenst. Bijvoorbeeld 10VA, 15VA
Algemene technische specificaties
Dit product is veilig te gebruiken onder de volgende omstandigheden:
Omgevingscondities
PlaatsingBuitenshuis
Omgevingstemperatuur-25°C .. +40°C, afwijkende temperatuur op aanvraag
HoogteMax. 1000m boven NN; bij >1000m data vereist
Beschermingsgraad (secondaire aansluiting)IP54
Toepassings specificaties
NormIEC 61869-2 / IEEE C57.13; etc.
Kortsluitstroom (lth)100 x In/1s, max. 100kA/1s, andere duur mogelijk op aanvraag
RatedDynanimcCurentLdyn2,5 x Ith
Isolatieniveau0,72/3/-kV
Frequentie50/60Hz
IsolatieklasseE
Secundaire stroom1A of 5A; andere opties mogelijk op aanvraag
VermogenZoals gewenst. Bijvoorbeeld 10VA, 15VA
Secundaire aansluitingAansluitklemmen M5 (max. 2,5Nm)
Primaire stroom100A -5000A
NauwkeurigheidsklasseZoals gewenst. Bijvoorbeeld 0,2S, 5P20
