UGZ E6

Zweipolig isolierte Spannungswandler

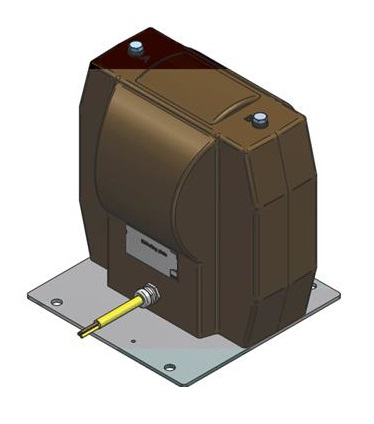

Der UGZ E6 ist ein gießharzisolierter, Doppelphasen-Spannungswandler für Mittelspannungsschaltanlagen für drinnen. Der Spannungswandler kann bis zu 24kV verwendet werden.

Primärnennspannung:7,2kV - 24kV
Sekundärspannungen:230V
UGZ E6

Bestellspezifikation

ÜbersetzungWindung 1MessbereichArtikel Nummer
6.600 / 230V100VA CI.3, Sth: max 2000VA7,2kV6V1667
6.000 / 230V100VA CI.3, Sth: max 2000VA7,2kV6V1668
10.000 / 230V100VA CI.3, Sth: max 2000VA12kV6V2667
11.000 / 230V100VA CI.3, Sth: max 2000VA12kV6V2668
20.000 / 230V100VA CI.3, Sth: max 2000VA24kV6V4260
22.000 / 230V100VA CI.3, Sth: max 2000VA24kV6V4668

Allgemeine technische Spezifikationen

Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:

Umgebungsbedingungen

EinbauortVerwendung im Innenbereich
Umgebungstemperatur-5°C .. +40°C
Lager- und Transporttemperatur-40°C .. +55°C
Relative Luftfeuchtigkeit5% .. 95%, keine Kondensation
HöheMax. 1000m über NN; bei >1000m Daten erforderlich

Anwendungsbedingungen

StandardIEC 61869-3
Bemessungsspannungsfaktor1,2 x In kontinuierlich
Bemessungsfrequenz50Hz
IsolierstoffklasseE
Primärnennspannung7,2kV - 24kV
Sekundärspannungen230V
SekundärklemmenSchraubklemmen M5 (max. 2,5Nm)
UGZ E6

Downloads for UGZ E6

1Downloads available
Produktblatt UGZ E6 (pdf)
