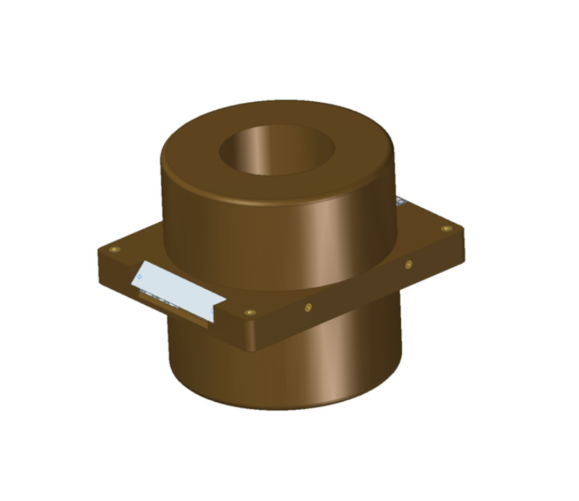

IGDW F400
Durchführungsstromwandler
Das IGDW..F400 wird zur Messung und zum Schutz in Anwendungen eingesetzt. Der gießharzvergossene, isolierte Stromwandler ist für Anwendungen bis 24 kV geeignet.
Primärstrom:5 - 5000A
Sekundär Strom:1A oder 5A; andere Optionen auf Anfrage
Genauigkeitsklasse:Nach Bedarf. Zum Beispiel 0,2S, 5P10
Allgemeine technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
EinbauortVerwendung im Innenbereich
Umgebungstemperatur-5°C .. +40°C, Andere Temperaturen auf Anfrage
Lager- und Transporttemperatur-25°C .. +50°C
Relative Luftfeuchtigkeit5% .. 95%, keine Kondensation
HöheMax. 1000m über NN; bei >1000m Daten erforderlich
Schutzklasse (Sekundärklemmen)IP20
Anwendungsbedingungen
StandardIEC 61869-2/IEEE C57.13, etc.
Thermischer Bemessungs-Kurzzeitstrom (lth)100 x In/1s
RatedDynamicCurrentIdyn2,5 x Ith
Bemessungsisolationspegel36/70/170kV
Bemessungsfrequenz50/60Hz
LeistungNach Bedarf. Zum Beispiel 2,5, 10 oder 30VA
SekundärklemmenSchraubklemmen M5 (max. 2,5Nm)
