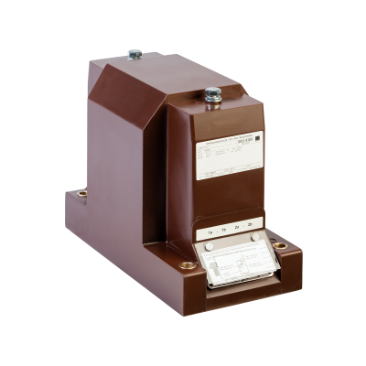

UGZR C1
Generator Spannungswandler
Der UGZR C1 wird zum Messen und Schützen in Anwendungen mit Vibrationsanforderungen wie Stromgeneratoren eingesetzt. Der zweipolige Spannungswandler für drinnen kann bis zu 17,5kV verwendet werden.
Primärnennspannung:2/√3kV -15/√3kV
Sekundärspannungen:100/√3V oder 110/√3V, andere Optionen auf Anfrage
Leistung:Nach Bedarf. Zum Beispiel 10, 15 oder 30VA
M10 (20Nm)
Allgemeine technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
EinbauortVerwendung im Innenbereich
Umgebungstemperatur-25°C .. +80°C, Andere Temperaturen auf Anfrage
Relative Luftfeuchtigkeit5% .. 95%, keine Kondensation
HöheMax. 1000m über NN; bei >1000m Daten erforderlich
Schutzklasse (Sekundärklemmen)IP20
Anwendungsbedingungen
StandardIEC 61869-3 / IEEE C57.13, usw.
RatedThermalLimitingOutputSth500VA Messwicklung 100VA Restwicklung
Bemessungsspannungsfaktor1,9 x Un for 8 h, 1,2 x Un kontinuierlich
Bemessungsisolationspegel17,5/38/75kV
Bemessungsfrequenz50/60Hz
IsolierstoffklasseE
Primäre VerbindungenM10 (20Nm)
SekundärklemmenSchraubklemmen M5 (max. 2,5Nm)
GenauigkeitsklasseNach Bedarf. Zum Beispiel 0,2
