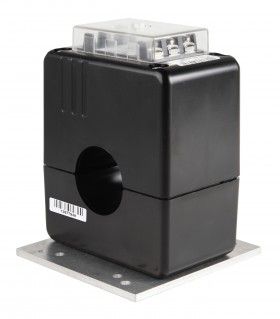

TQ120 ../1A
Teilbarer Stromwandler
Der TQ120 ist ein besonders kompakter ‘teilbarer Stromwandler’ geeignet für Niederspannungssysteme. Der TQ120 lässt sich problemlos installieren und das Oberteil kann vollständig abgenommen werden.
Übersetzung:100/1A .. 600/1A
Klasse:1 oder 0,5S oder 5P10 oder 5P20
Leistung:1,5 - 20 VA
ø 45
Bestellspezifikation
| Leistung | Übersetzung | Klasse | Artikel Nummer |
|---|---|---|---|
| 1,5-4VA | 100-200/1A | 1 | 4Q12F09 |
| 2,5VA | 250/1A | 0,5S | 4Q12F10 |
| 7,5-15VA | 400/1A | 0,5-1 | 4Q12F12 |
| 15-20VA | 600/1A | 0,5-1 | 4Q12F14 |
| 2-4VA | 100-200/1A | 5P10 | 4Q12F90 |
| 5VA | 300/1A | 5P10 | 4Q12F92 |
| 5VA | 400/1A | 5P20 | 4Q12F93 |
Allgemeine technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
EinbauortVerwendung im Innenbereich
Umgebungstemperatur-40°C .. +60°C
Relative Luftfeuchtigkeit5% .. 85%, keine Kondensation
SchutzklasseIP20
Anwendungsbedingungen
StandardIEC 61869-2
Thermischer Bemessungs-Kurzzeitstrom (lth)100 x In / 1s
Continuous thermal current (Icth)1
Bemessungsisolationspegel0,72/3/-kV
Bemessungsfrequenz50/60Hz
IsolierstoffklasseE
Öffnung Primären Verbindung (mm)Max. Ø 45 mm
SekundärklemmenSchraubklemmen (max. 2Nm)
