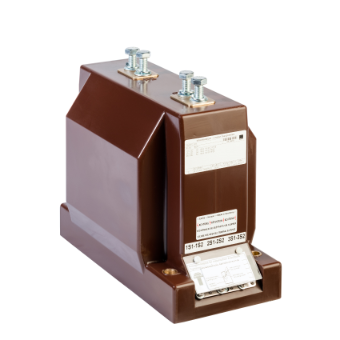

IGWR D25
Stromgeneratoren
Der IGWR D25 dient zur Messung und zum Schutz bei Anwendungen mit Vibrationsanforderungen wie Stromgeneratoren. Der gießharzisolierte Stromwandler unterstützender Art für drinnen kann bis zu 17,5 kV eingesetzt werden.
Primärnennstrom:5-1500A
Sekundärnennstrom:1A oder 5A; andere Optionen auf Anfrage
Leistung:Nach Bedarf. Zum Beispiel 2,5, 10 oder 30VA
Allgemeine technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
EinbauortVerwendung im Innenbereich
Umgebungstemperatur-25°C .. +80°C, Andere Temperaturen auf Anfrage
Lager- und Transporttemperatur-50°C .. +80°C
Relative Luftfeuchtigkeit5% .. 95%, keine Kondensation
HöheMax. 1000m über NN; bei >1000m Daten erforderlich
Schutzklasse (Sekundärklemmen)IP20
Anwendungsbedingungen
StandardIEC 61869-2 / IEEE C57.13, etc.
RatedDynamicCurrentIdyn2,5 x Ith, max. 125kA
Thermischer Dauerstrom (lcth)Bis zu 200%
Bemessungsisolationspegel17,5/38/95kV
Bemessungsfrequenz50/60Hz
IsolierstoffklasseE
Primäre VerbindungenM12 (40Nm)
SekundärklemmenSchraubklemmen M5 (max. 2,5Nm)
GenauigkeitsklasseNach Bedarf. Zum Beispiel 0,2S, 5P10
