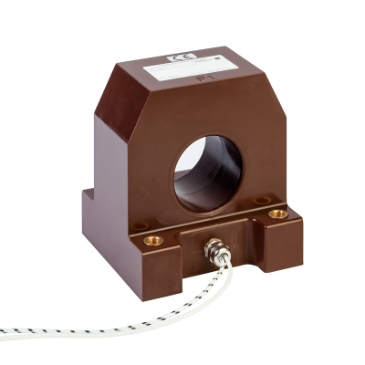

IGSG 178
Durchführungsstromwandler
Der IGSG 178 dient zur Messung und zum Schutz bei Anwendungen mit Vibrationsanforderungen wie Stromgeneratoren.
Primärnennstrom:10-1500A
Sekundärnennstrom:1A oder 5A; andere Optionen auf Anfrage
Leistung:Nach Bedarf. Zum Beispiel 15VA
Allgemeine technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
EinbauortVerwendung im Innenbereich
Umgebungstemperatur-25°C .. +70°C, Andere Temperaturen auf Anfrage
Lager- und Transporttemperatur-50°C .. +80°C
Relative Luftfeuchtigkeit5% .. 95%, keine Kondensation
HöheMax. 1000m über NN; bei >1000m Daten erforderlich
SchutzklasseIP55
Anwendungsbedingungen
StandardIEC 61869-2 / IEEE C57.13, etc.
RatedDynamicCurrentIdyn2,5 x Ith
Thermischer Dauerstrom (lcth)Bis zu 200%
Bemessungsisolationspegel0,72/3/-kV
Bemessungsfrequenz50/60Hz
IsolierstoffklasseE
Sekundärklemmen Kabelquerschnitt und Länge4 mm², 3 m ±10%
SekundärklemmenPG11 oder PG21 Leitung Öffnung abhängig von de Größe B oder F
GenauigkeitsklasseNach Bedarf. Zum Beispiel 0,2, 0,5, 5P20
