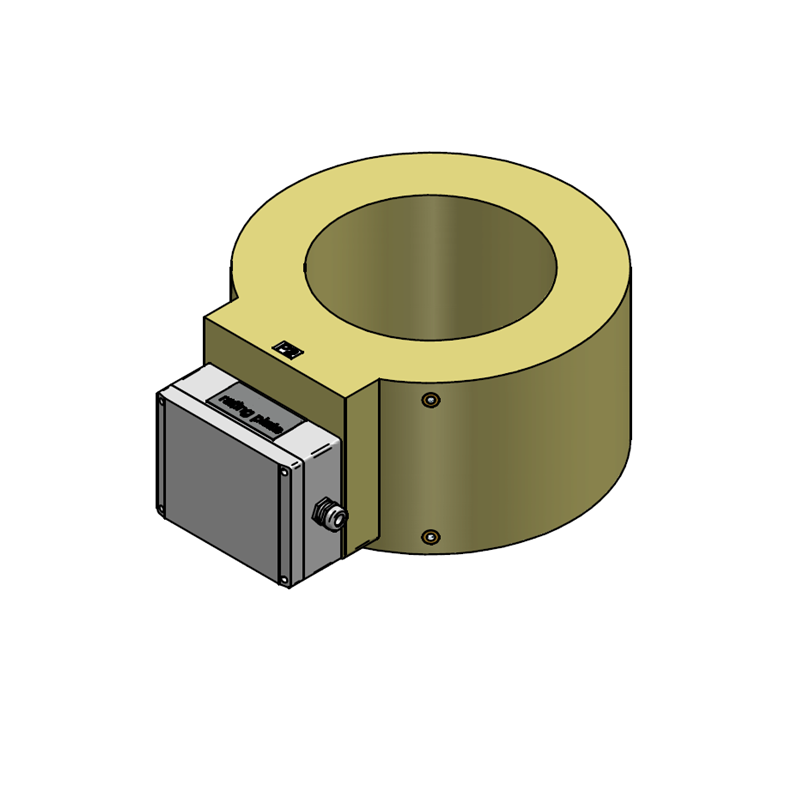

GSRF 570
Ring-type Stromwandler
The GSRF 570 are cast-resin insulated ring-type current transformers and can be used for measurement and protection in outdoor applications. They are suitable to put on cables or bus-bars. The outdoor ring-type current transformer can be used up to 0,72kV.
Primärnennstrom:100A -5000A
Sekundärnennstrom:1A oder 5A; andere Optionen auf Anfrage
Leistung:Nach Bedarf. Zum Beispiel 10VA, 15VA
Allgemeine technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
EinbauortFreiluft-Anwendung
Umgebungstemperatur-25°C .. +40°C, Andere Temperaturen auf Anfrage
HöheMax. 1000m über NN; bei >1000m Daten erforderlich
Schutzklasse (Sekundärklemmen)IP54
Anwendungsbedingungen
StandardIEC 61869-2 / IEEE C57.13; etc.
Thermischer Bemessungs-Kurzzeitstrom (lth)100 x In/1s, max. 100kA/1s, Andere Dauer auf Anfrage
RatedDynanimcCurentLdyn2,5 x Ith
Bemessungsisolationspegel0,72/3/-kV
Bemessungsfrequenz50/60Hz
IsolierstoffklasseE
Sekundärnennstrom1A oder 5A; andere Optionen auf Anfrage
LeistungNach Bedarf. Zum Beispiel 10VA, 15VA
SekundärklemmenSchraubklemmen M5 (max. 2,5Nm)
Primärnennstrom100A -5000A
GenauigkeitsklasseNach Bedarf. Zum Beispiel 0,2S, 5P20
