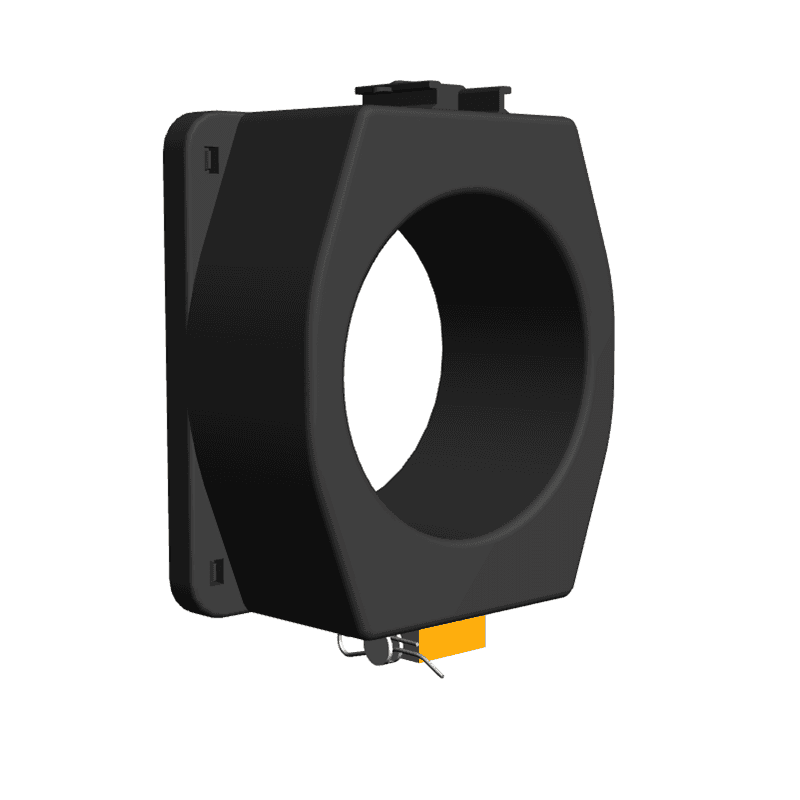

ESBM 106-54-82 ../1A für Österreich
Bushing Stromwandler
The ESBM 106-54-82 is a low voltage current transformer for mounting around the bushing/conus connector in switchgear applications. Due to its optimized design it fits around almost all bushing connectors. These current transformers are supplied with a declaration of conformity.
Übersetzung:200/1A .. 600/1A and 200/5A .. 600/5A
Klasse:0,2S or 0,5S
Leistung:2,5 or 5 VA
Ø 82 mm
Bestellspezifikation
| Leistung | Model | Übersetzung | Klasse | Artikel Nummer |
|---|---|---|---|---|
| 2,5VA | SBM 106-54-82 | 200/1A | 0,5S | 4SB802D |
| 2,5VA | SBM 106-54-82 | 300/1A | 0,2S | 4SB813D |
| 2,5VA | SBM 106-54-82 | 400/1A | 0,2S | 4SB814D |
| 5VA | SBM 106-54-82 | 500/1A | 0,2S | 4SB815D |
| 5VA | SBM 106-54-82 | 600/1A | 0,2S | 4SB816D |
Allgemeine technische Spezifikationen
Dieses Produkt wurde für eine sichere Handhabung unter den nachstehenden Bedingungen entwickelt:
Umgebungsbedingungen
EinbauortVerwendung im Innenbereich
Umgebungstemperatur-35°C .. +50°C; andere Temperaturen auf Anfrage
Lager- und Transporttemperatur-40°C .. +60°C
Relative Luftfeuchtigkeit5% .. 95%, keine Kondensation
HöheMax. 2000m über NN; bei >1000m Daten erforderlich
Schutzklasse (Sekundärklemmen)IP20
Anwendungsbedingungen
StandardIEC 61869-2 / IEEE C57.13; etc.
Thermischer Bemessungs-Kurzzeitstrom (lth)60 x In/1s, max. 50kA/1s
Continuous thermal current (Icth)Bis 120%
BemessungsisolationspegelMax. 0,72/3/-kv
Bemessungsfrequenz50/60Hz
IsolierstoffklasseE (120°C)
Öffnung Primären Verbindung (mm)Ø 82 mm
SekundärklemmenVersiegelbar. 6mm² massiv / 4mm² Faser. Schraubklemmen
